用途

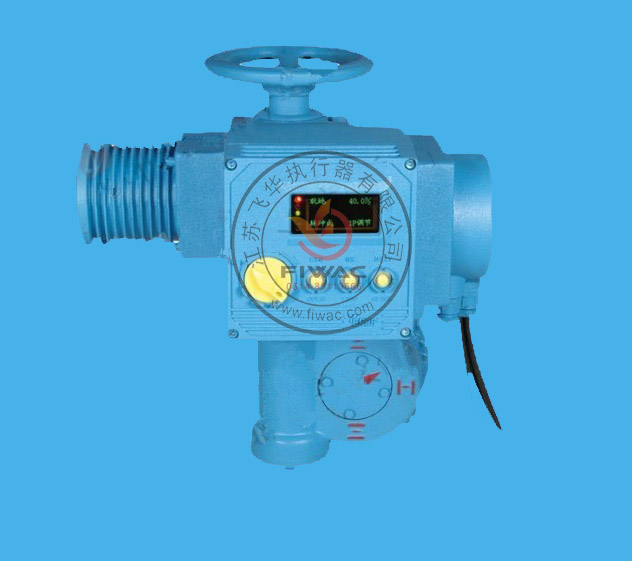

非侵入式F-2SQ3系列部分回轉電 動執行機構是以西門子許可證技術為基礎，是F-2SA3系列多回轉電動執行機構的派生產品，輸出型式為90°部分回轉，用于過程控制系統中各類電動閥門的 控制驅動裝置，該裝置接收外部控制指令，輸出動力用以控制閥門的開啟和關閉，對開環和閉環控制系統中的最終控制元件(如蝶閥、球閥、風門、擋板)的運行進 行控制的一種驅動裝置，是對閥門實現遠控、集控和自動控制的最佳驅動裝置。
非侵入式F-2SQ3系列部分回轉電動執行機構廣泛適用于電站、石化、冶金、公用事業等多種行業。
特點
1、非侵入式設計，采用非接觸式感應元件。
2、人機界面，采用高亮度、高對比度顯示器。全中文菜單，方便用戶進行設置與調試。
3、紅外遙控，使用紅外遙控器可對特殊安裝位置的執行機構進行調試、操作或參數設置與查詢。
4、精確定位，準確的閥門定位。采用數字傳感器對閥門位置進行精確定位和監測。
5、控制模式，多種遠方控制方式供用戶選擇，遠方控制信號均與內部實現電氣隔離。
6、信號自由組態，最多可輸出6路接點信號,具有12種狀態信號供用戶選擇使用，每路信號可自由定義。
7、相序自動校正，執行機構旋向可自由設定，可自動校正電源相序，接線時無需考慮電源相序。
8、缺相保護，具有電源缺相和輸出缺相保護功能。
9、電子制動，采用電子能耗制動方式，防止電機惰走，且制動強度可設定，無機械磨損，無需維護。
10、故障診斷，內部CPU不斷收集執行機構的各種信息，監控執行機構的運行狀態，經過自診斷發出各種報警和故障信息，方便用戶及時快速地處理故障。
11、緊急操作，優先響應“緊急”開關量輸入信號，一旦有效，執行機構運行至事先設定的緊急位置。
12、調試方便，僅需設定與記錄閥門開、關方向終端位置，調試工作即可完成。
技術參數
|
環境溫度
|
-20℃～+70℃（可接受特殊訂貨）
|
|
工作制式
|
調節型：S4或S5周期性斷續工作制，允許最大工作次數為1200c/h，最小負載持續率為10%。
開關型：S2-15min，短時工作制。
|
|
電源
|
三相：380V AC 50Hz
|
|
單相：220V AC 50Hz
|
|
防護等級
|
IP67，IP68（特殊訂貨）
|
|
位置重復偏差
|
≤1°
|
|
轉矩重復精度
|
≤10%
|
|
連接標準
|
GB12223、JB2920
|
|
基本誤差
|
≤±1%(調節型)
|
|
回差
|
≤1%(調節型)
|
性能參數表
1. F-2SQ35系列調節型部分回轉電動執行機構性能參數表
|
型 號
|
基本結構
|
控制轉矩范圍（Nm）
|
輸出轉速（r/min）
|
90°全行程時間（S）
|
|
F-2SQ3511
|
F-2SA3511+JW63A
|
150～220
|
1、7/10、1/2
|
15、22、30
|
|
F-2SQ3512
|
F-2SA3512+JW80B
|
450～600
|
5/7、1/2、5/14
|
21、30、42
|
|
F-2SQ3521
|
F-2SA3521+JW100B
|
900～1200
|
5/7、1/2、5/14
|
21、30、42
|
|
F-2SQ3522
|
F-2SA3522+JW125B
|
1800～2500
|
5/7、1/2、5/14
|
21、30、42
|
|
F-2SQ3531
|
F-2SA3531+JW160B
|
3500～5500
|
5/7、1/2、5/14
|
21、30、42
|
|
F-2SQ3532
|
F-2SA3532+JW200B
|
7500～11000
|
5/7、1/2、5/14
|
21、30、42
|
