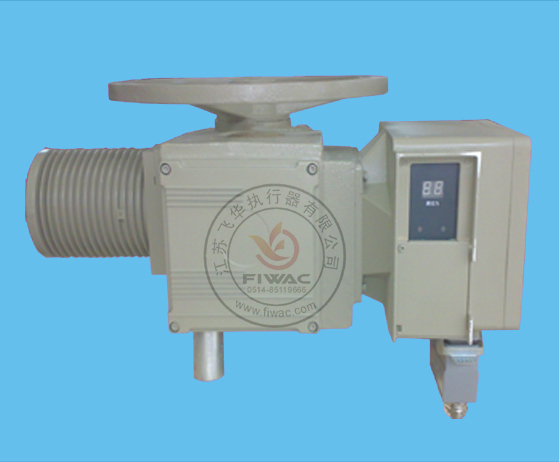

2SA30電動裝置的特點
1、該系列產品是吸收西門子公司的先進技術;
2、設計先進、系列齊全，能充分滿足電站、石化、冶金、礦山等行業自動化控制的要求;
3、結構合理、通用性強、可適應各種配套功能的需要，在2SA30上加裝電機控制盒（LK）可實現就地操作，
方便安裝和使用，節省費用;
4、能提供二個以上的中途信號（即開關向中途信號）;
5、具有防塵、防水功能，其防護等級為IP67，應用戶要求亦可提供防護等級為IP68的電動裝置;
6、調整方便、控制精度高。
技術條件
1、環境溫度：-20℃～+80℃
2、工作制式：S2-15min短時工作制
3、電 源：三相380V 50Hz
4、防護等級：IP67、IP68（特殊定貨）
5、行程精度：≤0.5％
6、轉矩精度：≤10％
7、連接尺寸：按GB12222或JB2920執行
|
2SA30系列開關型電動執行機構性能參數表
|
|
S系列
|
型
號
|
2SA3010
|
2SA3011
|
2SA3012
|
2SA3020
|
2SA3021
|
2SA3022
|
2SA3030
|
2SA3031
|
2SA3032
|
2SA3040
|
2SA3041
|
2SA3042
|
|
控制轉距
|
最
大
值
|
30Nm
|
60Nm
|
125Nm
|
250Nm
|
500Nm
|
1000Nm
|
2000Nm
|
4000Nm
|
|
最
小
值
|
10Nm
|
20Nm
|
40Nm
|
80Nm
|
160Nm
|
315Nm
|
630Nm
|
1250Nm
|
|
輸出
轉速
|
5-160r/min
|
5/40r/min
|
|
法蘭號GB12222
ISO5210
|
F07
|
F10
|
F14
|
F16
|
F25
|
F30
|
|
電機
工作
制式
|
S2制式 15min
|
|
電機
|
三相異步電動機F級
|
|
質量
|
26
|
27
|
50
|
54
|
110
|
115
|
220
|
235
|
|
2SA35系列調節型電動執行機構性能參數表
|
|
R系列
|
型號
|
2SA3510
|
2SA3511
|
2SA3512
|
2SA3520
|
2SA3521
|
2SA3522
|
2SA3530
|
2SA3531
|
2SA3532
|
2SA3540
|
2SA3541
|
2SA3542
|
|
控制轉距
|
最
大
值
|
20Nm
|
40Nm
|
80Nm
|
175Nm
|
350Nm
|
700Nm
|
1400Nm
|
2800Nm
|
|
最
小
值
|
15Nm
|
30Nm
|
60Nm
|
125Nm
|
250Nm
|
500Nm
|
1000Nm
|
2000Nm
|
|
整定轉距
|
15Nm
|
30Nm
|
60Nm
|
125Nm
|
250Nm
|
500Nm
|
1000Nm
|
2000Nm
|
|
輸出轉速
|
5至40
|
5至14
|
5至10
|
|
法蘭號GB12222
|
F07
|
F10
|
F14
|
F16
|
F25
|
F30
|
|
工作制式
|
S4制式（間歇工作制，機械制動）。S5（間歇工作制，可帶電制動）。最小負載持續率10%，最所操作次數1200c/h。
|
|
電機
|
三相異步電動機，帶及不帶制動器，絕緣等級F級，帶PTC熱敏元件。
|
|
質量
|
26
|
27
|
50
|
55
|
110
|
116
|
220
|
235
|
應注意
按銘牌接線圖接線
控制和動力電纜應分別接線
保證防護等級，在電纜進口處使用帶密封墊的穿線接頭
對于開環控制，可采用換向接觸器來控制電機，裝上LK電機控制模塊以替換
現場控制柜中的電機控制箱。
應注意：在電動裝置停止運行后，開關及信號部分（ESM）上的空間防結露加熱器HZ帶電
|
