用途

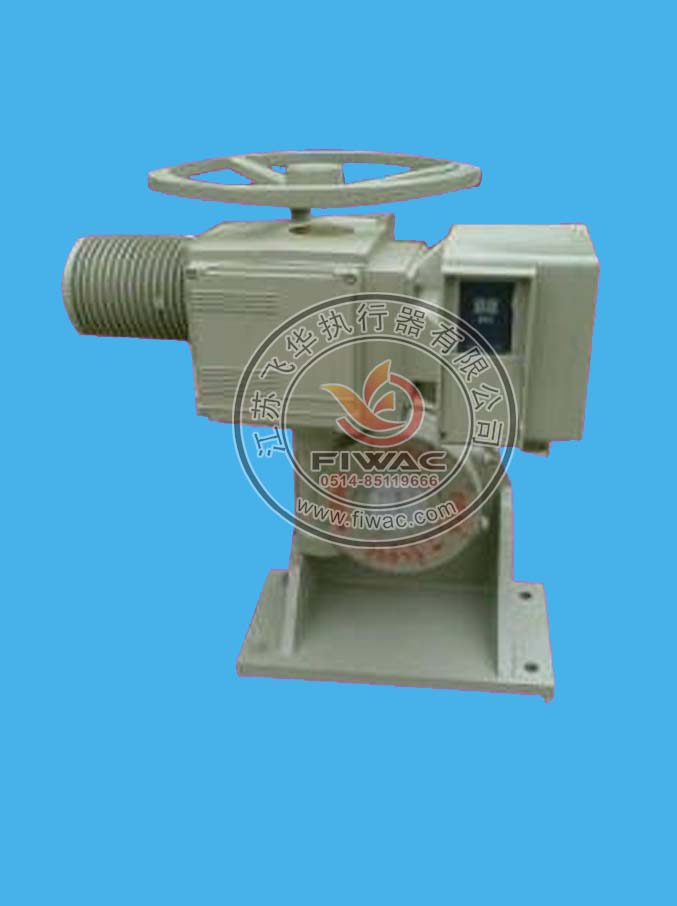

2SQ3系列部分回轉電動執行機構是2SA3系列多回轉電動執行機構的派生產品，輸出形式為90°角行程，對開環和閉環控制系統中的最終控制元件（如蝶閥、球閥、風門、擋板）的運行進行控制的一種驅動裝置。
2SQ3系列電動執行機構廣泛適用于電站、石化、冶金、公用事業等多種行業。
特點
1、該系列產品是在引進西門子公司90年代最新設計并取得西門子公司生產許可證產品2SA3基礎上設計而成，具有2SA3多回轉電動執行機構的控制功能；
2、設計先進、系列齊全、能充分滿足電站等自動化控制的需要；
3、結構合理、通用性強、可適應各種配套功能的需要，在2SJ30上加裝功率控制模塊LK，可實現就地和遠方操作；配數字型功率換向模塊（三相MU，單相MD）即為機電一體化電動執行機構，為電站DCS技術提供更多的選擇空間；
4、能提供二個以上的中途信號（即開關向中途信號）；
5、具有防塵、防水性能，其防護等級為IP67，應用戶要求亦可提供防護等級為IP68的電動執行機構；
6、調整方便、控制精度高。
技術參數
|
環境溫度
|
-20℃～+70℃（可接受特殊訂貨）
|
|
工作制式
|
調節型：S4或S5周期性斷續工作制，允許最大工作次數為1200c/h，最小負載持續率為10%。
開關型：S2-15min短時工作制
|
|
電源
|
三相：380V AC 50Hz
|
|
單相：220V AC 50Hz
|
|
防護等級
|
IP67，IP68（特殊訂貨）
|
|
位置重復偏差
|
≤1°
|
|
轉矩重復精度
|
≤7%
|
|
連接標準
|
GB12223、JB2920
|
|
基本誤差
|
≤±1%（調節型）
|
|
回差
|
≤1%（調節型）
|
性能參數表
1. 2SQ30系列開關型部分回轉電動執行機構性能參數表
|
型 號
|
基本結構
|
控制轉矩范圍
|
輸出轉速（r/min）
|
90°全行程時間（S）
|
|
2SQ3011
|
2SA3011+JW80B
|
180～500
|
5/7、1/2、5/14
|
21、30、42
|
|
2SQ3012
|
2SA3012+JW80B
|
500～1000
|
5/7、1/2、5/14
|
21、30、42
|
|
2SQ3021
|
2SA3021+JW100B
|
1000～2000
|
5/7、1/2、5/14
|
21、30、42
|
|
2SQ3022
|
2SA3022+JW125B
|
2000～4000
|
5/7、1/2、5/14
|
21、30、42
|
|
2SQ3031
|
2SA3031+JW160B
|
4000～8000
|
5/7、1/2、5/14
|
21、30、42
|
|
2SQ3032
|
2SA3032+JW200B
|
8000～16000
|
5/7、1/2、5/14
|
21、30、42
|
|
2SQ3041
|
2SA3041+JW250B
|
16000～32000
|
5/7、1/2、5/14
|
21、30、42
|
|
2SQ3042
|
2SA3042+JW315B
|
32000～64000
|
5/7、1/2、5/14
|
21、30、42
|
