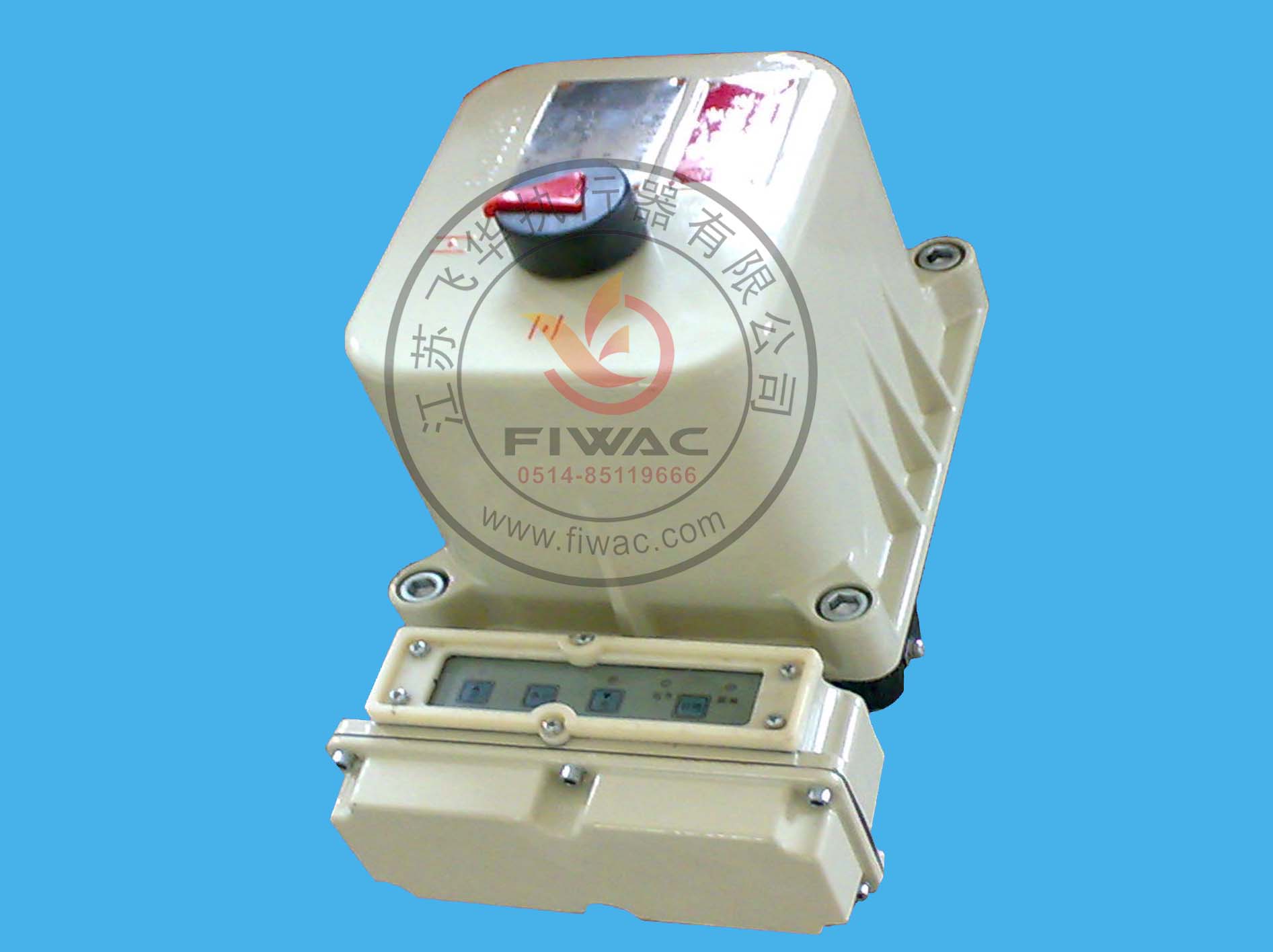

產品介紹
用途
1、用于碟閥、球閥、旋塞閥、風門擋板等90°部分回轉閥門的開/關或調節。
2、隔爆型：ExdⅡBT4適用環境為ⅡAⅡB類T1～T4組爆炸性氣體（GB3836.1-2000）。
特點
1、體積小、重量輕。殼體采用高強度鋁合金壓鑄而成。
2、電機：具有過熱保護功能。
3、主減速機構：由一對正齒輪及NN型少齒差行星齒輪傳動組成。
4、環境溫度：-20℃～+60℃。
5、工作制式：開關型S2-10min,調節型S5-10%,630c/h。
6、標準型防護等級IP65。
7、隔爆型防爆等級ExdIIBT4。
8、全行程角度為90度，可擴展至180度。
9、全自動手切換機構。
10、帶機械力矩保護及機械限位。
11、罩蓋內配有插件式接線端子，便于現場接線。
12、罩蓋外部帶有閥位指示器。
13、基本誤差：≤±1%。
14、死區：≤1%～5%自適應。
性能參數
|
型號
|
SDQ6-6
SDJ6-6
|
SDQ9-6
SDJ9-6
|
SDQ6-18
SDJ6-18
|
SDQ9-18
SDJ9-18
|
SDQ13-18
SDJ13-18
|
SDQ25-18
SDJ25-18
|
SDQ50-18
SDJ50-18
|
SDQ80-18
SDJ80-18
|
|
輸出轉矩（Nm）
|
60
|
90
|
60
|
90
|
130
|
250
|
500
|
800
|
|
90°運行時間（S）
|
6
|
6
|
18
|
18
|
18
|
18
|
18
|
18
|
|
手動減速比
|
65
|
65
|
65
|
65
|
65
|
65
|
72
|
72
|
|
電動減速比
|
534
|
534
|
1628
|
1628
|
1628
|
1628
|
1580
|
1580
|
|
手輪操作力（N）
|
50
|
70
|
50
|
70
|
100
|
120
|
140
|
220
|
|
電機功率（W）
|
75
|
75
|
20
|
40
|
40
|
75
|
150
|
240
|
|
供電電壓
|
三相380V/50Hz
|
|
單相220V/50Hz
|
|
|
重量（Kg）
|
17
|
17
|
16
|
16
|
16
|
17
|
28
|
28
|
注：SDJ是角行程部分回轉電動執行機構（帶支架）。
|
