用途

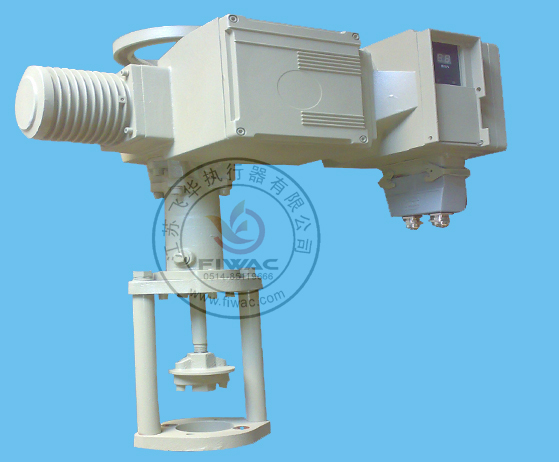

2SB3系列直行程電動執行機構是以西門子許可證技術為基礎，用于過程控制系統中各類電動閥門的控制驅動裝置，該裝置接收外部控制指令，輸出動力用以控制閥門的開啟和關閉，可以準確地執行控制指令，是對閥門實現遠控、集控和自動控制的最佳驅動裝置。
2SB3系列直行程電動執行機構廣泛適用于電站、石化、冶金、公用事業等多種行業�！�
2SB3系列為輸出推力的調節型電動執行機構，輸出型式為直行程，是2SA35系列的派生產品，是對閉環控制系統中最終控制元件（調節閥）的運行進行控制的一種裝置。
特點
1、該系列產品是在引進西門子公司20世紀90年代最新設計并取得西門子公司生產許可證產品2SA3基礎上設計而成，具有2SA3多回轉電動執行機構的控制功能；
2、設計先進、系列齊全、能充分滿足電站等自動化控制的需要；
3、結構合理、通用性強、可適應各種配套功能的需要，配數字型功率換向模塊（三相MU，單相MD）即為機電一體化電動執行機構，為電站DCS技術提供更多的選擇空間；
4、能提供二個以上的中途信號（即開關向中途信號）；
5、具有防塵、防水性能，其防護等級為IP67，應用戶要求亦可提供防護等級為IP68的電動執行機構；
6、調整方便、控制精度高。
技術參數
|
環境溫度
|
-20℃～+70℃（可接受特殊訂貨）
|
|
工作制式
|
S4或S5周期性斷續工作制，允許最大工作次數為1200c/h，最小負載持續率為10%。
|
|
電源
|
三相：380V AC 50Hz
|
|
單相：220V AC 50Hz
|
|
防護等級
|
IP67，IP68（特殊訂貨）
|
|
位置重復偏差
|
≤0.1mm
|
|
轉矩重復精度
|
≤7%
|
|
連接標準
|
GB12222
|
|
基本誤差
|
≤±1%
|
|
回差
|
≤1%
|
性能參數表
|
型 號
|
2SB3510
|
2SB3511
|
2SB3512
|
|
控制
推力
|
最大值(kN)
|
6.3
|
12.5
|
25
|
|
最小值(kN)
|
4
|
8
|
16
|
|
法蘭號按
GB12222（IS05210）
|
F07，F(xiàn)10
|
|
輸出速度（mm/min）
|
20～160
|
