用途

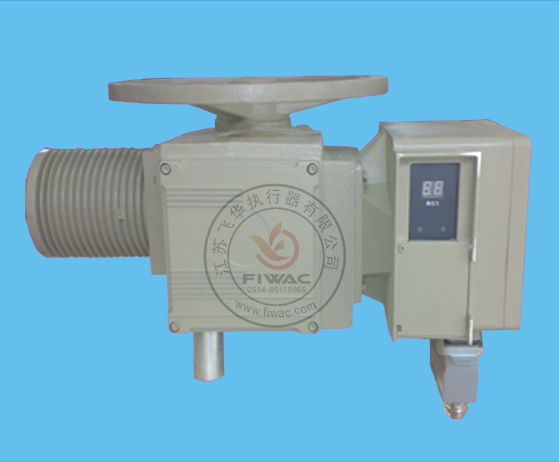

2SA3系列電動執行機構是以西門子許可證技術為基礎，用于過程控制系統中各類電動閥門的控制驅動，電動執行機構接收外部控制指令，輸出動力用以控制閥門 的開啟和關閉，可以準確地執行控制指令，對閥門實現遠控、集控和自動控制。適用于閘閥、截止閥、隔膜閥等各種閥門。
2SA3系列電動執行機構廣泛適用于電站、石化、冶金、公用事業等多種行業。揚州電力設備修造廠是經西門子公司認可并獲得授權的2SA3系列電動執行機構西門子許可證產品制造工廠。
2SA3系列為輸出轉矩的電動執行機構，2SA30系列電動執行機構適用于開環控制系統，2SA35系列電動執行機構適用于閉環控制系統，它可以準確地按控制指令對系統的介質壓力、溫度和流量進行調節，實現過程控制的目的。
特點
1、該系列產品是引進西門子公司90年代最新設計并取得西門子公司生產許可證；
2、設計先進、系列齊全、能充分滿足電站等自動化控制的需要；
3、結構合理、通用性強、可適應各種配套功能的需要，在2SA30上加裝功率控制模塊LK，可實現就地和遠方操作；配數字型功率換向模塊（三相MU，單相MD）即為機電一體化電動執行機構，為電站DCS技術提供更多的選擇空間；
4、能提供二個以上的中途信號（即開關向中途信號）；
5、具有防塵、防水性能，其防護等級為IP67，應用戶要求亦可提供防護等級為IP68的電動執行機構；
6、調整方便、控制精度高；
7、在2SA35上配裝變極電機時，可構成雙速電動執行機構，可用于125MW～600MW發電機組的汽機旁路系統，既有調節功能，又有快慢速功能。
技術參數
|
環境溫度
|
-20℃～+70℃（可接受特殊訂貨）
|
|
工作制式
|
調節型：S4或S5周期性斷續工作制，允許最大工作次數為1200c/h，最小負載持續率為10%。
開關型：S2-15min，短時工作制。
|
|
電源
|
三相：380V AC 50Hz
|
|
單相：220V AC 50Hz
|
|
防護等級
|
IP67，IP68（特殊訂貨）
|
|
位置重復偏差
|
≤5°
|
|
轉矩重復精度
|
≤7%
|
|
連接標準
|
GB12222、JB2920
|
|
基本誤差
|
≤±1%（調節型）
|
|
回差
|
≤1%（調節型）
|
性能參數表
1. 2SA35系列電動執行機構性能參數表（第Ⅰ輸出轉矩）
|
型 號 2SA....
|
3510
|
3511
|
3512
|
3520
|
3521
|
3522
|
3530
|
3531
|
3532
|
3540
|
3541
|
3542
|
|
控 制
轉 矩
|
最大值(Nm)
|
20
|
40
|
80
|
175
|
350
|
700
|
1400
|
2800
|
|
最小值(Nm)
|
15
|
30
|
60
|
125
|
125
|
500
|
1000
|
2000
|
|
法蘭號按
GB12222（IS05210）
|
F07
|
F10
|
F14
|
F16
|
F25
|
F30
|
|
輸出轉速(r/min)
|
5～40
|
5～14
|
|
電機工作制式
|
S4或S5周期性斷續工作制，允許最大工作次數為1200c/h，最小負載持續率為10%。
|
