此系列電裝對用戶安裝，調試，檢修十分方便，可大大地節省安裝費用，縮短安裝周期，可現場按鈕連續操作，也可遠控，集控和自控，內部有相序識別及缺相保護功能.
概述
部分回轉閥門 電動裝置，統稱為Q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。
本系列電動裝置可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
部分回轉電動裝置按結構型式分為Q型和DQ型。Q型為一體式結構，DQ型為疊加式結構（多回轉電動裝置+二級減速機構）。
按防護類型又可分為戶外型和防爆型。
按控制方式又可分為常規型、整體型和整體調節型。
工作環境和主要技術參數
1 電源：電機為三相交流，380V（特殊訂貨220V或660V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2 工作環境
2.1 環境溫度：-20~+60℃（特殊訂貨-40~+80℃）
2.2 相對濕度：≤90%（25℃時）
2.3 防護類型
2.3.1戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
2.3.2隔爆型：有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）
2.4 防護等級：IP55（特殊訂貨IP67）
特點
傳動機構的一體型設計，使產品具有體積小和簡潔的外觀。
所有結合部位均有密封措施，防護等級可達IP67(GB4208-93。
輸出轉矩100Nm-80000Nm。
容易調整的行程控制機構。
安全可靠、無切換手柄的全自動手／電動切換。
多種設計滿足不同需要：戶外型、防爆型、整體型、調節型。
連接尺寸、輸出性能及電氣接線等可根據用戶的需要定制。

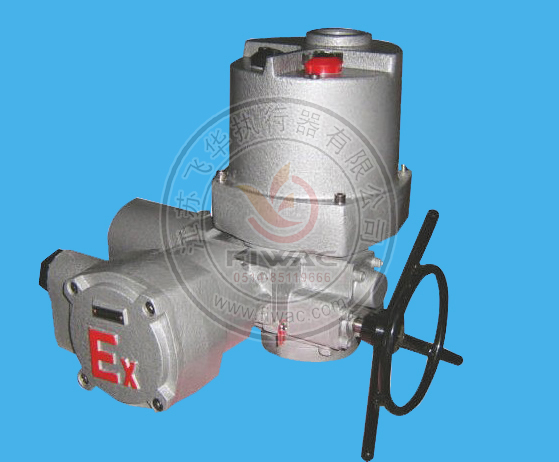

隔爆型部分回轉閥門智能一體化DQ-TB ，不需配套的電控箱/柜集中控制！帶現場按鈕現場控制，遠程有DCS或PLC集中控制，同時輸出相應的4-20mA反饋信號！
一體式（DQ-TB 型）部分回轉電動裝置技術參數：
|
基座號
|
型號
|
輸出轉矩（N·m）
|
最大閥桿直徑
|
手動速比
|
輸出轉速（r/min）
|
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
|
電機功率（KW ）
|
|
DQ-TB 1
|
DQ-TB 5
|
50
|
22
|
88
|
-
|
0.03
|
-
|
0.06
|
-
|
-
|
|
DQ-TB 10
|
100
|
0.03
|
0.06
|
0.09
|
0.09
|
0.18
|
0.18
|
|
DQ-TB 20
|
200
|
28
|
0.06
|
0.09
|
0.12
|
0.12
|
0.25
|
0.25
|
|
DQ-TB 30
|
300
|
0.06
|
0.12
|
0.18
|
0.18
|
0.37
|
0.37
|
|
DQ-TB 2
|
DQ-TB 60
|
600
|
42
|
74
|
0.18
|
0.18
|
0.25
|
0.25
|
0.55
|
0.55
|
|
DQ-TB 90
|
900
|
50
|
0.18
|
0.25
|
0.37
|
0.37
|
0.75
|
0.75
|
|
DQ-TB 120
|
1200
|
0.18
|
0.37
|
0.55
|
0.55
|
1.1
|
1.1
|
|
DQ-TB 3
|
DQ-TB 200
|
2000
|
60
|
67
|
0.37
|
0.55
|
0.75
|
1.1
|
-
|
-
|
|
DQ-TB 250
|
2500
|
0.55
|
0.55
|
0.75
|
1.1
|
-
|
-
|
|
DQ-TB 300
|
3000
|
0.55
|
0.75
|
1.1
|
-
|
-
|
-
|
|
DQ-TB 400
|
4000
|
0.55
|
0.75
|
-
|
-
|
-
|
-
|
|
DQ-TB 500
|
5000
|
0.75
|
1.1
|
-
|
-
|
-
|
-
|
注：粗線框內為常規供貨
表2 疊加式（DDQ-TB 型）部分回轉電動裝置技術參數
|
型號規格
|
輸出轉矩（N·m）
|
最大閥桿直徑
|
疊加減速機構
|
配用多回轉電動裝置型號
|
手動速比
|
輸出轉速（r/min）
|
電機功率（Kw ）
|
|
型號
|
速比
|
|
DQ-TB 600
|
6000
|
80
|
J-TB 120
|
48
|
TB 30-18/20
|
48
|
0.375
|
0.55
|
|
DQ-TB 800
|
8000
|
100
|
J-TB 150
|
54
|
TB 45-24/20
|
54
|
0.44
|
1.1
|
|
DQ-TB 1000
|
10000
|
TB 60-24/20
|
0.44
|
1.5
|
|
DQ-TB 1200
|
12000
|
TB 60-24/20
|
0.44
|
1.5
|
|
DQ-TB 1600
|
16000
|
120
|
J-TB 180
|
60
|
TB 90-24/20
|
60
|
0.4
|
2.2
|
|
DQ-TB 2000
|
20000
|
TB 120-24/20
|
0.4
|
3
|
|
DQ-TB 3200
|
32000
|
160
|
J-TB 280
|
68
|
TB 180-18/20
|
1530
|
0.26
|
4
|
|
DQ-TB 4000
|
40000
|
TB 180-18/20
|
0.26
|
4
|
|
DQ-TB 6300
|
63000
|
180
|
J-TB 400
|
68
|
TB 250-18/20
|
1530
|
0.26
|
5.5
|
|
DQ-TB 8000
|
80000
|
TB 350-18/20
|
1360
|
0.26
|
7.5
|
注：如需不同轉速請與本公司聯系。
|
訂貨應提供如下資料： |
|
1、本裝置一般按右旋關閉閥門調整出廠，如左旋關閉的閥門選配電裝時應特殊說明;
2、注明閥門全行程的總圈數;
3、訂購落地支架應注明上傳或下傳;
4、用戶如要我廠協助選訂本裝置需提供;
4-1、閥門種類、型號、規格、閥桿直徑和旋向;
4-2、介質參數，如溫度、壓力等;
4-3、如防護等級需IP67，用戶訂貨時需指明。
|
|
