廣泛應用于工業驅動蝶閥，球閥，旋塞閥等做部分回轉的閥門，產品性能穩定，做90度旋轉，手電動自由切換，操作簡單！防護等級IP65。

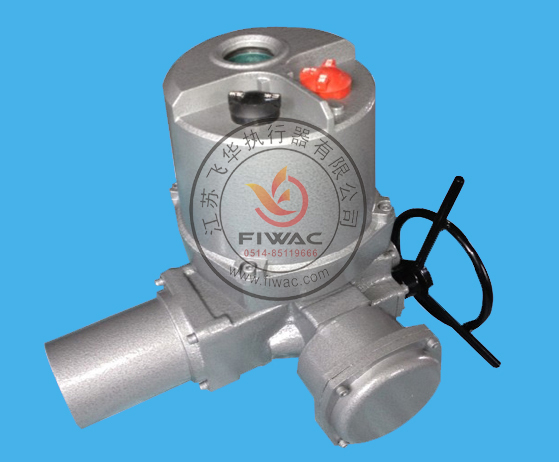

機電一體化DQ-Z多回轉閥門電動裝置把電氣控制部分與常規電裝合成一體簡稱整體式一體化電裝。有一體化開關型，隔爆一體化開關型兩種。
本系列電裝對用戶安裝，調試，檢修十分方便，可大大地節省安裝費用，縮短安裝周期，可現場按鈕連續操作，也可遠控，集控和自控，內部有相序識別及缺相保護功能，防護等級IP65（最高為67）。
整體開關型DQ-Z設有遠程控制模塊，遠程帶點動或聯動操作，輸出4-20mA電流反饋信號！
DQ-Z類不需配套的電控箱/柜集中控制，現場按鈕現場控制，遠程有DCS或PLC集中控制，同時輸出相應的4-20mA反饋信號！
產品特點
傳動機構的一體型設計，使產品具有體積小和簡潔的外觀。
所有結合部位均有密封措施，防護等級可達IP68(GB4208-93。
輸出轉矩100Nm-80000Nm。
容易調整的行程控制機構。
安全可靠、無切換手柄的全自動手／電動切換。
多種設計滿足不同需要：戶外型、防爆型、整體型、調節型。
連接尺寸、輸出性能及電氣接線等可根據用戶的需要定制。
機電一體式（DQ-Z 型）部分回轉電動裝置技術參數：
|
基座號
|
型號
|
輸出轉矩（N·m）
|
最大閥桿直徑
|
手動速比
|
輸出轉速（r/min）
|
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
|
電機功率（KW ）
|
DQ-Z 1
|
DQ-Z 5
|
50
|
22
|
88
|
-
|
0.03
|
-
|
0.06
|
-
|
-
|
|
DQ-Z 10
|
100
|
0.03
|
0.06
|
0.09
|
0.09
|
0.18
|
0.18
|
|
DQ-Z 20
|
200
|
28
|
0.06
|
0.09
|
0.12
|
0.12
|
0.25
|
0.25
|
|
DQ-Z 30
|
300
|
0.06
|
0.12
|
0.18
|
0.18
|
0.37
|
0.37
|
|
DQ-Z 2
|
DQ-Z 60
|
600
|
42
|
74
|
0.18
|
0.18
|
0.25
|
0.25
|
0.55
|
0.55
|
|
DQ-Z 90
|
900
|
50
|
0.18
|
0.25
|
0.37
|
0.37
|
0.75
|
0.75
|
|
DQ-Z 120
|
1200
|
0.18
|
0.37
|
0.55
|
0.55
|
1.1
|
1.1
|
|
DQ-Z 3
|
DQ-Z 200
|
2000
|
60
|
67
|
0.37
|
0.55
|
0.75
|
1.1
|
-
|
-
|
|
DQ-Z 250
|
2500
|
0.55
|
0.55
|
0.75
|
1.1
|
-
|
-
|
|
DQ-Z 300
|
3000
|
0.55
|
0.75
|
1.1
|
-
|
-
|
-
|
|
DQ-Z 400
|
4000
|
0.55
|
0.75
|
-
|
-
|
-
|
-
|
|
DQ-Z 500
|
5000
|
0.75
|
1.1
|
-
|
-
|
-
|
-
|
注：粗線框內為常規供貨
表2 疊加式（DDQ-Z 型）部分回轉電動裝置技術參數
|
型號規格
|
輸出轉矩（N·m）
|
最大閥桿直徑
|
疊加減速機構
|
配用多回轉電動裝置型號
|
手動速比
|
輸出轉速（r/min）
|
電機功率（K-Z ）
|
|
型號
|
速比
|
DQ-Z 600
|
6000
|
80
|
J-Z 120
|
48
|
Z 30-18/20
|
48
|
0.375
|
0.55
|
|
DQ-Z 800
|
8000
|
100
|
J-Z 150
|
54
|
Z 45-24/20
|
54
|
0.44
|
1.1
|
|
DQ-Z 1000
|
10000
|
Z 60-24/20
|
0.44
|
1.5
|
|
DQ-Z 1200
|
12000
|
Z 60-24/20
|
0.44
|
1.5
|
|
DQ-Z 1600
|
16000
|
120
|
J-Z 180
|
60
|
Z 90-24/20
|
60
|
0.4
|
2.2
|
|
DQ-Z 2000
|
20000
|
Z 120-24/20
|
0.4
|
3
|
|
DQ-Z 3200
|
32000
|
160
|
J-Z 280
|
68
|
Z 180-18/20
|
1530
|
0.26
|
4
|
|
DQ-Z 4000
|
40000
|
Z 180-18/20
|
0.26
|
4
|
|
DQ-Z 6300
|
63000
|
180
|
J-Z 400
|
68
|
Z 250-18/20
|
1530
|
0.26
|
5.5
|
|
DQ-Z 8000
|
80000
|
Z 350-18/20
|
1360
|
0.26
|
7.5
|
注：如需不同轉速請與本公司聯系。
訂貨應提供如下資料：
1、本裝置一般按右旋關閉閥門調整出廠，如左旋關閉的閥門選配電裝時應特殊說明;
2、注明閥門全行程的總?cè)?shù);
3、訂購落地支架應注明上傳或下傳;
4、用戶如要我廠協助選訂本裝置需提供;
4-1、閥門種類、型號、規格、閥桿直徑和旋向;
4-2、介質參數，如溫度、壓力等;
4-3、如防護等級需IP65，用戶訂貨時需指明。
