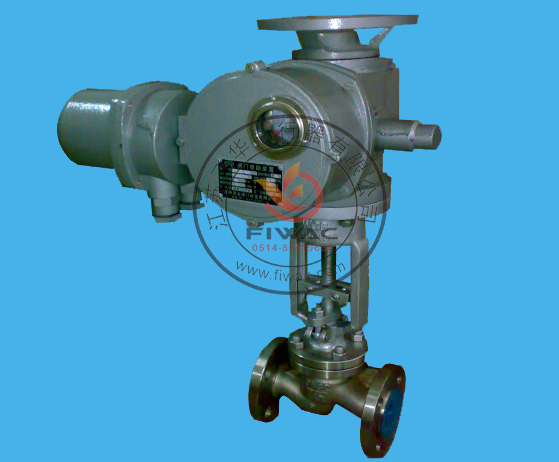

電動防爆截止閥：
1、結構特點、用途及注意事項
截止閥防爆系列可以安裝在管道的任何位置上，介質從下往上流。產品設計制造按國家標準GB12235,結構合理,密封可靠,性能優良,造型美觀。合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。不銹鋼截止閥適用于各類腐性介質的管道上，有良好的防腐性的足夠的強度。其特點如下：
①閥瓣、閥座密封面用硬質合堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性好、使用壽命長。
②閥桿材料為滲氮鋼，滲氮后的閥桿表面硬度高、耐磨、抗擦傷，抗腐蝕。
③由于溫度、壓力等原因，閥門口徑DN50以下的閥體、閥蓋為模鍛件、DN65以上的閥體、閥蓋為鑄鋼件。
④閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用與各種壓力、溫度及介質工況。
⑤安裝閥門時注意介質的流向，嚴格按閥門流向箭頭指示的方向安裝。
⑥電動截止閥盡量垂直安裝，閥桿向上。
主要外形和連接尺寸
|
型號
|
J41H/Y/B/W-16C/P J41Y-16P/R/I J9B41H/Y/B/W-16C/P J9B41Y/W/Y-16P/R/I
|
|
公稱通徑DN
|
PN1.6MPa
|
WT(Kg)
|
|
L
|
D
|
D1
|
D2
|
b
|
z-фd
|
H
|
D0
|
J41
|
J941
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4-ф14
|
218
|
120
|
4.8
|
5.2
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-ф14
|
258
|
140
|
6.5
|
7.1
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-ф14
|
275
|
160
|
7
|
7.4
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-ф18
|
280
|
180
|
8.2
|
8.5
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-ф18
|
330
|
200
|
11
|
12.5
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-ф18
|
350
|
240
|
14.5
|
20
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-ф18
|
400
|
280
|
21.5
|
25
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-ф18
|
355
|
280
|
27
|
35
|
|
100
|
350
|
215
|
180
|
155
|
22
|
8-ф18
|
415
|
320
|
30
|
50
|
|
125
|
400
|
245
|
210
|
185
|
24
|
8-ф18
|
460
|
360
|
84
|
75
|
|
150
|
480
|
280
|
240
|
210
|
26
|
8-ф23
|
510
|
400
|
91
|
100
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-ф23
|
710
|
400
|
148
|
210
|
|
250
|
730
|
405
|
355
|
320
|
30
|
12-ф25
|
786
|
450
|
405
|
446
|
|
300
|
850
|
460
|
410
|
375
|
30
|
12-ф25
|
925
|
500
|
610
|
648
|
主要外形和連接尺寸
|
型號
|
J41H/Y/B/W-25/25P J41Y-25P/R/I J9B41H/Y/B/W-25/25P J9B41Y-25P/R/I
|
|
公稱通徑DN
|
PN2.5MPa
|
|
|
L
|
D
|
D1
|
D2
|
b
|
z-фd
|
H
|
D0
|
WT(Kg)
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-ф14
|
218
|
120
|
5
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-ф14
|
258
|
140
|
6.9
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-ф14
|
275
|
160
|
7.4
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-ф18
|
280
|
180
|
8.5
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-ф18
|
330
|
200
|
12.5
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-ф18
|
350
|
240
|
16
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-ф18
|
400
|
280
|
25
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-ф18
|
355
|
280
|
30
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-ф23
|
415
|
320
|
34.5
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-ф25
|
460
|
360
|
89
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-ф25
|
510
|
400
|
98
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-ф25
|
710
|
400
|
170
|
|
250
|
730
|
425
|
370
|
332
|
36
|
12-ф30
|
786
|
450
|
446
|
|
300
|
850
|
485
|
430
|
390
|
40
|
12-ф30
|
925
|
500
|
654
|
|
型號
|
J41H/Y/B-40 J41Y-40P/R/I J9B41H/Y/B-40 J9B41Y-40P/R/I
|
|
|
公稱通徑DN
|
PN4.0MPa
|
WT(Kg)
|
|
|
L
|
D
|
D1
|
D2
|
b
|
z-фd
|
H
|
D0
|
J41
|
J941
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-ф14
|
233
|
120
|
4.5
|
5.2
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-ф14
|
275
|
140
|
5
|
7.1
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-ф14
|
285
|
160
|
7
|
8.7
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-ф18
|
302
|
180
|
9
|
11.8
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-ф18
|
355
|
200
|
12
|
16.5
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-ф18
|
373
|
240
|
24
|
24
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-ф18
|
408
|
280
|
33
|
33
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-ф18
|
436
|
320
|
44
|
44
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-ф23
|
480
|
360
|
60
|
60
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-ф25
|
558
|
400
|
89
|
93
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-ф25
|
611
|
400
|
98
|
102
|
|
200
|
600
|
375
|
320
|
282
|
38
|
12-ф30
|
720
|
400
|
170
|
175
|
|
