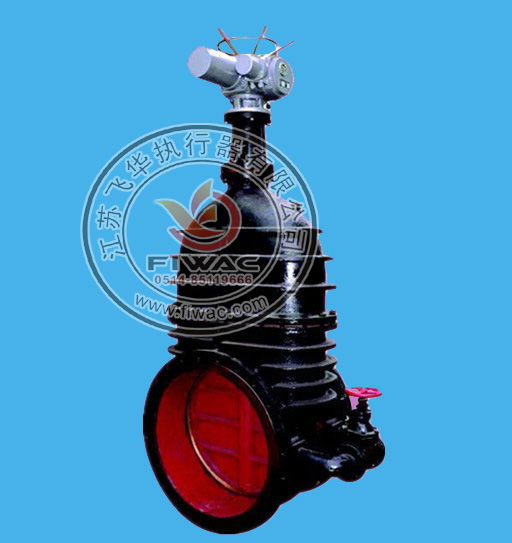

Z945T電動暗桿閘閥

一、電動暗桿閘閥產品概述

良業閥門的Z945T/W-10型采用多回轉電動裝置與鑄鐵閘閥閥體組成，驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對電動暗桿閘閥進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。電動鑄鐵閘閥廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。

二、電動暗桿閘閥產品特點

（1）電動暗桿閘閥適用于液、氣介質管路和設備，作為接通和斷流之用。
（2）電動暗桿閘閥在管路中主要作截流用，安裝不受流向限制。傳動方式采用電動，啟閉時可傳遞較大的力矩，大大減輕了啟閉強度。
（3）電動暗桿閘閥具有強度高、剛性好、耐磨損、壽命長、性能穩定等特點。

三、電動暗桿閘閥主要零件材料

零件名稱	Z945T-10(黃銅密封)	Z945W-10(本體密封)
閥體、閥蓋	灰鑄鐵	灰鑄鐵
閘　板	灰鑄鐵＋黃銅	灰鑄鐵
閥　桿	碳鋼(銅)	碳鋼(銅)
閥桿螺母	青銅（球鐵）	青銅（球鐵）

四、電動暗桿閘閥主要設計標準

設計制造	JB/T 8691-98
結構長度	GB/T 15188.2-94
法蘭連接尺寸	GB/T 9113-2000
閥門檢查和試驗	GB/T 13927-92

五、電動暗桿閘閥主要性能規范

產品型號	公稱壓力（MPa）	強度試驗（MPa）	密封試驗（MPa）	適用溫度（℃）	適用介質
Z945T-10	1.0	1.5	1.1	≤100	蒸氣、水、
Z945W-10	1.0	1.5	1.1	≤100	油品

六、電動暗桿閘閥產品選型

型號	公稱通徑 DN(㎜)	尺寸										重量(㎏
型號	公稱通徑 DN(㎜)	L	D	D1	D2	b-f	z-фd	H	H1	L1	L2	重量(㎏
Z945T/W-10	100	229	215	180	155	22-3	8-ф18	757	594	161	391	88
	125	254	245	210	185	24-3	8-ф18	802	639	161	391	10
	150	267	280	240	210	24-3	8-ф23	843	680	161	391	122
	200	330	335	295	265	26-3	8-ф23	993	830	161	391	178
	250	380	390	350	320	28-3	12-ф23	1097	934	161	391	239
	300	420	440	400	368	28-4	12-ф23	1194	1082	215	299	323
	350	450	500	460	428	30-4	16-ф23	1269	1157	215	299	431
	400	480	565	515	484	32-4	16-ф25	1445	1333	215	299	555
	500	540	670	620	585	34-4	20-ф25	1658	1546	215	299	908
	600	600	780	725	685	36-5	20-ф30	1758	1646	215	299	1148
	700	660	895	840	800	40-5	24-ф30	1976		258	318	1800
	800	720	1010	950	905	44-5	24-ф34	2136		258	318	2340

七、電動暗桿閘閥產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司經營及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
