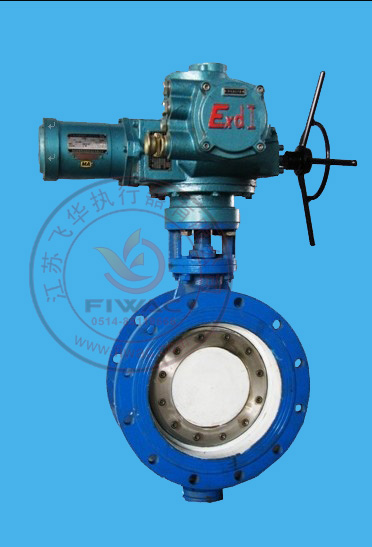

防爆電動蝶閥D941H/X-10 DN40-DN12000

電動對夾硬密封蝶閥主要特點

D943電動對夾硬密封蝶閥適用于水、蒸汽、油品、空氣、煤氣等各種不同介質，D943電動對夾硬密封蝶閥的主要特點有：
1、適用溫度-20~+425℃；
2、工作壓力大，耐磨損，使用壽命長，啟閉時間迅速；
3、D943電動對夾硬密封蝶閥密封性能好，具有自動定心作用，泄漏量��；
上海一環生產的電動對夾硬密封蝶閥已被廣泛應用于電廠、鋼廠、食品、化工、飲料、醫藥、石化、工業環保水處理、高層建筑給排水管路等多種管路上作調節介質流量和啟閉之用。

電動法蘭硬密封蝶閥適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

電動法蘭硬密封蝶閥結構

D943H電動對夾硬密封蝶閥 結構圖1

D943H電動對夾硬密封蝶閥 結構圖2



D943H-10/16/25電動法蘭硬密封蝶閥主要外形連接尺寸

公稱  通徑  （DN）	主 要 尺 寸			法 蘭 尺 寸 和 螺 栓 規 格
				1.0 MPa		1.6 MPa		2.5 MPa
	L	H	H1	D1	4-Ф-M	D1	4-Ф-M	D1	4-Ф-M
50	43	530	112	125	Ф18	125	Ф18	125	Ф18
65	46	530	115	145	Ф18	145	Ф18	145	Ф18
80	49	565	120	160	Ф18	160	Ф18	160	Ф18
100	56	600	138	180	Ф18	180	Ф18	190	Ф23
125	64	640	164	210	Ф18	210	Ф18	220	Ф27
150	70	705	175	240	Ф23	240	Ф23	250	Ф27
200	71	775	208	295	M20	295	M20	310	M24
250	76	945	243	350	M20	355	M24	370	M27
300	83	1070	283	400	M20	410	M24	430	M27
350	92	1140	310	460	M20	470	M24	490	M30
400	102	1210	340	515	M24	525	M27	550	M33
450	114	1335	380	565	M24	585	M27	600	M33
500	127	1415	410	620	M24	650	M30	660	M33
600	154	1605	470	725	M27	770	M33	770	M36
700	165	1844	550	840	M27	840	M33	875	M39
800	190	2040	640	950	M30	950	M36	990	M45
900	203	2255	710	1050	M30	1050	M36	1090	M45
1000	216	2380	770	1160	M33	1170	M39	1210	M52
1200	254	2640	890	1380	M36	1390	M45	1420	M52
