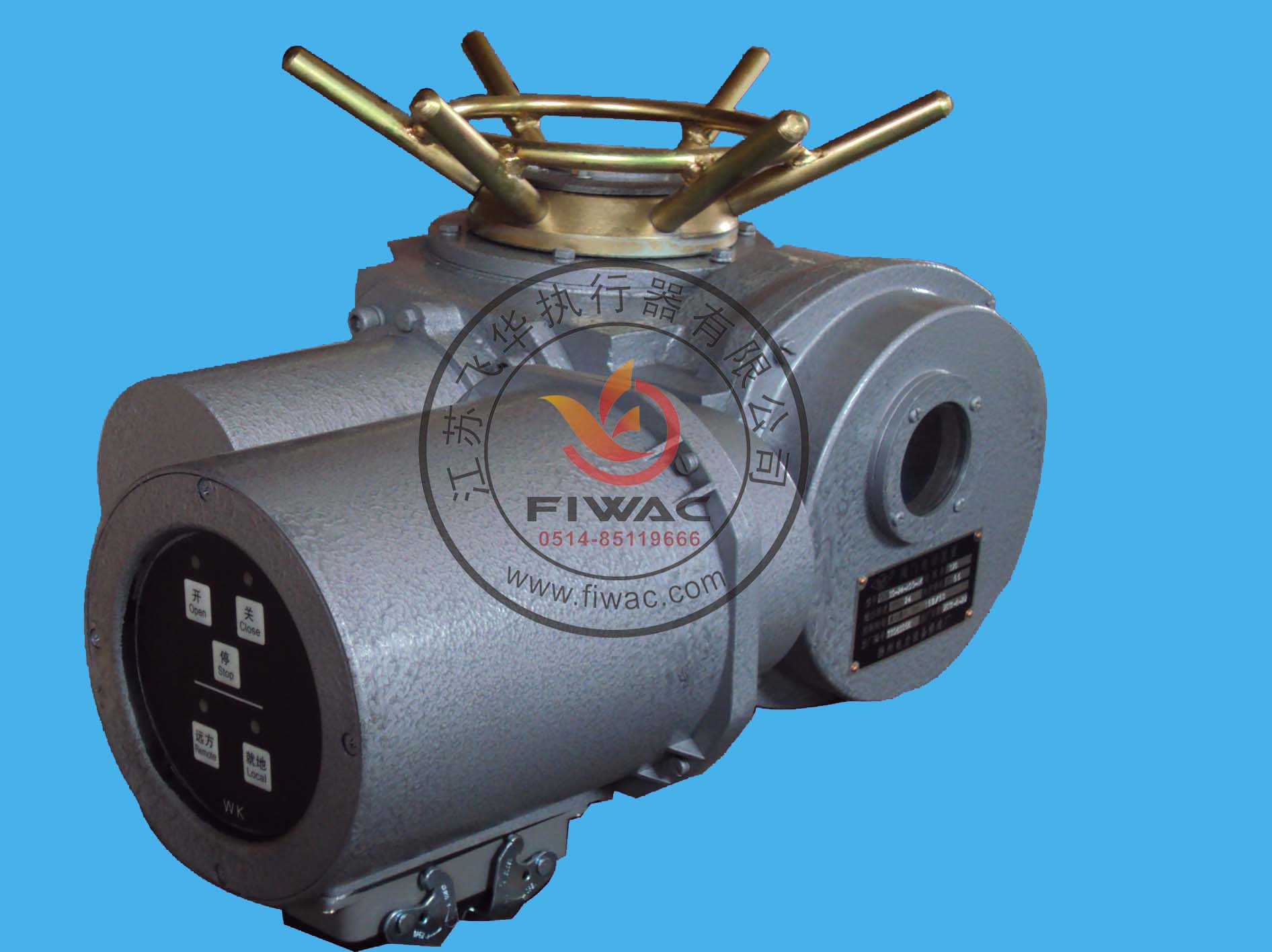

閥門電動裝置DZW，簡稱為DZW型電裝，是閥門實現開啟、關閉或停止控制的驅動設備，是對閥門實現遠控，集控和自控的必不可少的驅動裝置。
DZW型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等�？捎糜诿鳁U閥，也可用于暗桿閥。其產品派生產品可用大口徑球閥，閘閥和風門等。都采用電力部標準“95”典設設計，多帶2對無源干接點，滿足更多需要，防護等級IP65（最高為67），力矩范圍：50-10000N*M。
該裝置功能齊全，性能可靠，控制系統先進，使用維護方便等特點。廣泛用于電力，冶金，石油，化工，造紙，煤炭，給排水等。
本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點�？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
揚州良業閥門電裝本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》
多回轉電動電動裝置按防類型分：有普通型、戶外型和隔爆型
按控制方式分：有常規型、一體化型和智能一體化型
按連接型式分：有轉矩型、電站型和推力型。
工作環境和主要技術參數
1電源：電機為三相交流，380V （特殊訂貨660V 或220 V）, 50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2 工作環境：
2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
2.2 相對濕度：≤90%（25℃時）。
2.3防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
2.4防護等級：戶外型和防爆型為IP65 （特殊訂貨IP67） 。
3 工作制：短時15分鐘 （特殊訂貨30分鐘） 。
DZW系列多回轉電動裝置性能參數表
|
型 號
|
公稱
轉矩
(N.m)
|
最大控制轉矩
(N.m)
|
最小控制轉矩
(N.m)
|
輸出軸轉圈數
(圈)
|
允許通過閥桿直徑
(mm)
|
手動速比
|
輸出轉速
(r/min)
|
電機
功率
(kw)
|
|
DZW5
|
50
|
75
|
≤25
|
150
|
28
|
1∶1
|
18
|
0.12
|
|
DZW10A
|
100
|
150
|
≤50
|
160
|
24、36
|
0.25
0.37
|
|
DZW15A
|
150
|
225
|
≤75
|
|
DZW20A
|
200
|
300
|
≤100
|
40
|
0.55
0.75
|
|
DZW20A(Ⅰ)
|
28
|
|
DZW30A
|
300
|
450
|
≤150
|
40
|
24
|
0.75
|
|
DZW30A(Ⅰ)
|
28
|
|
DZW45A
|
450
|
675
|
≤225
|
110
|
48
|
24
|
1.1
|
|
36
|
1.5
|
|
DZW60A
|
600
|
900
|
≤300
|
24
|
1.5
|
|
36
|
2.2
|
|
DZW90
|
900
|
1350
|
≤450
|
60
|
24
|
2.2
|
|
DZW90(Ⅰ)
|
48
|
36
|
3.0
|
|
DZW120
|
1200
|
1800
|
≤600
|
60
|
24
|
3.0
|
|
DZW120(Ⅰ)
|
48
|
|
DZW180
|
1800
|
2160
|
≤900
|
140
|
70
|
25∶1
|
24
|
4.0
|
|
36
|
5.5
|
|
DZW250
|
2500
|
3000
|
≤1250
|
24
|
5.5
|
|
DZW350
|
3500
|
4200
|
≤1750
|
75
|
13∶1
|
18
|
7.5
|
|
DZW500
|
5000
|
6000
|
≤2500
|
10
|
|
DZW800
|
8000
|
9600
|
≤4000
|
120
|
80
|
90∶1
|
12
|
13
|
|
DZW1000
|
10000
|
12000
|
≤5000
|
100
|
15
|
注：(Ⅰ)表示電站型
DZW系列閥門電動裝置能滿足計算機控制要求。
該產品電氣控制是根據原電力部規劃設計總院制定的閥門電動裝置《95典設》設計，其行程控制機構設置開、關各四只微開關，設有51芯接線端子，用戶可根據自己的控制線路選用，接線方便。
|
