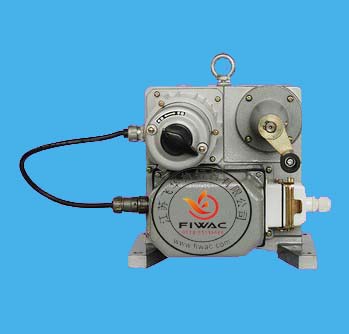

DKJ型角行程電動執行機構是DDZ-Ⅱ、Ⅲ型系列儀表中的執行單元，與DDZ-Ⅱ、
Ⅲ型控制單元儀表配套使用.它以交流電源為動力，接受統一的標準信號4～20mA,dc
(或0～10mA,dc)，輸入信號和位置發送器的反饋信號，通過伺服放大器的比較后，
輸出開關信號，驅動電機，經過機械減速，將輸入信號轉換成相對應的輸出軸轉角位
移：自動地操縱風門擋板，蝶閥，球閥等裝置，完成系統的自動調節任務：它廣泛應
用于電站、冶金、石油、化工、機械、輕工、紡織、食品和醫藥等工業部門的調節系
統中.
特點
●位置發送器采用齒輪式傳動，確保限位可靠準確
●采用帶角度指示的精密導電塑料電位器調試方便，易懂
●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
●電機采用帶過載保護的戶外型伺服電機
型號編制說明
DKJ-210(CX)
DK：普通型J：角行程210：輸出力矩
C：有“C”表示反饋信號4～20mA， 無“C”表示反饋信號0～10mA
X：有“X”表示帶電氣限位，無“X”表示不帶電氣限位
技術參數
|
項目名稱 |
DKJ系列 |
控制
機構 |
輸入信號 |
無 |
|
反饋信號 |
0～10mAdc 4～20mAdc |
|
死區 |
0.4％～3％ |
|
基本誤差 |
±2.5％ |
|
回差 |
≤1.5％ |
|
限位 |
開側，閉側 |
|
開度檢測 |
精密導電塑料電位器 |
動力 |
動力 |
220V，50Hz |
|
驅動電機 |
伺服電機 |
|
附屬機構
|
加熱器 |
選擇件 |
|
手動機構 |
手輪 |
安裝
條件 |
環境溫度 |
無加熱器-25℃～+70℃ |
|
相對濕度 |
<95％ |
|
環境氣體 |
無腐蝕性氣體 |
|
接線口 |
十四線插頭 |
|
防護等級 |
|
型號與規格
|
型號
|
出軸轉矩(Nm)
|
額定轉角
|
全行程時間(S)
|
額定電流(A)
|
質量(Kg)
|
|
DKJ-210
|
100
|
90°
|
100±20
|
0．5
|
31
|
|
DKJ-310
|
250
|
90°
|
100±20
|
0．65
|
48
|
|
DKJ-410
|
600
|
90°
|
100±20
|
1．5
|
86
|
|
DKJ-510
|
1600
|
90°
|
100±20
|
2．5
|
125
|
|
DKJ-610
|
4000
|
90°
|
100±20
|
4．5
|
125
|
|
DKJ-710
|
6000
|
90°
|
100±20
|
8
|
145
|
|
