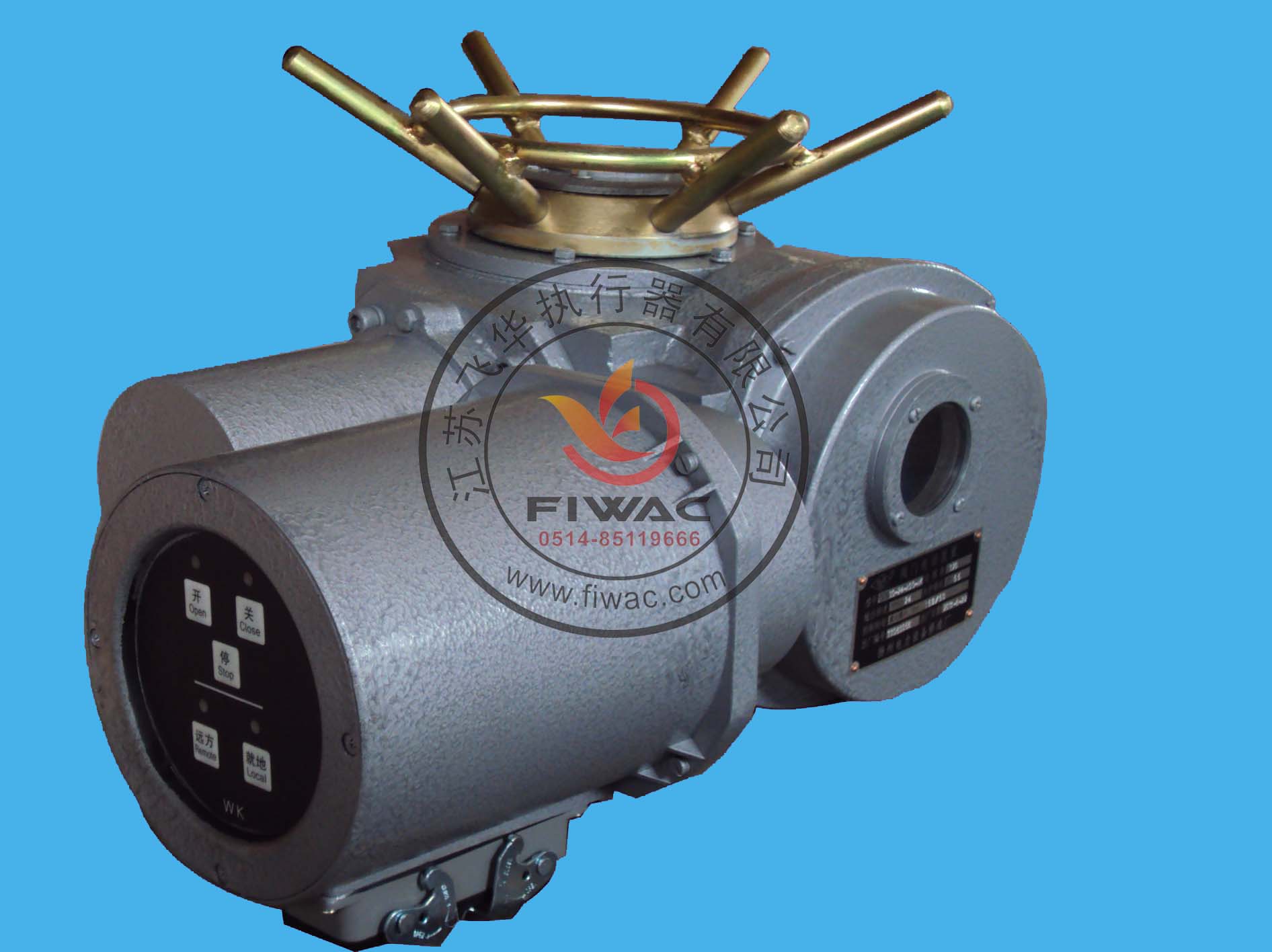

DZW WK2整體控制型閥門電動裝置是在DZW開關型電動裝置的基礎上,增加了電氣控制部分,即WK型功率控制部分,將機械傳動與電氣控制合為一體,具有現場操作和遠方操作控制等功能,現場調試極為方便,適用于對開環控制系統中各類閥門進行開關操作和控制。DZW10-WK,DZW15-WK,DZW10-WK,DZW15-WK,DZW20 WK,DZW30-WK,DZW45-WK,DZW60-WK,DZW90-WK,DZW120-WK,DZW180 WK,DZW250-WK,DZW350-WK,DZW500-WK,DZW800-WK,DZW1000-WK，
內含有控制器主板，控制板，遠程板，航空插拔插頭等
具體型號有 DZW10-WK,DZW15-WK,DZW10-WK,DZW15-WK,DZW20 WK,DZW30-WK,DZW45-WK,DZW60-WK,DZW90-WK,DZW120-WK,DZW180 WK,DZW250-WK,DZW350-WK,DZW500-WK,DZW800-WK,DZW1000-WK等。
電控部分由薄膜按鍵面板,功能板和交流接觸器等組成,電控部分通過插件及緊固螺栓和電動裝置連接,可方便拆卸或更換；也可實現分體控制。
DZW WK2整體控制型閥門電動裝置主要技術參數
電源：AC380V 50Hz 三相三線制
閥位信號：輸出4~20mA（或0~20mA）
防護等級：IP55
環境溫度：-20℃~ 60℃
輸出功率：0.030~15kw
DZW WK2整體控制型閥門電動裝置接線圖
說明：
1,電源,三相三線,AC380V,交流接觸器工作壓,AC380V；
2,遠方操作及開度指示均由WK內部供電：DC24V；
3,處于遠方操作狀態時,接點H13,H14閉合；
4,故障狀態時,接點H9,H21閉合。
|
DZW系列多回轉電動裝置性能參數表
|
型 號
|
公稱
轉矩
(N.m)
|
最大控制轉矩
(N.m)
|
最小控制轉矩
(N.m)
|
輸出軸轉圈數
(圈)
|
允許通過閥桿直徑
(mm)
|
手動速比
|
輸出轉速
(r/min)
|
電機
功率
(kw)
|
|
DZW5+WK
|
50
|
75
|
≤25
|
150
|
28
|
1∶1
|
18
|
0.12
|
|
DZW10A+WK
|
100
|
150
|
≤50
|
160
|
24、36
|
0.25
0.37
|
|
DZW15A+WK
|
150
|
225
|
≤75
|
|
DZW20A+WK
|
200
|
300
|
≤100
|
40
|
0.55
0.75
|
|
DZW20A(Ⅰ)+WK
|
28
|
|
DZW30A+WK
|
300
|
450
|
≤150
|
40
|
24
|
0.75
|
|
DZW30A(Ⅰ)+WK
|
28
|
|
DZW45A+WK
|
450
|
675
|
≤225
|
110
|
48
|
24
|
1.1
|
|
36
|
1.5
|
|
DZW60A+WK
|
600
|
900
|
≤300
|
24
|
1.5
|
|
36
|
2.2
|
|
DZW90+WK
|
900
|
1350
|
≤450
|
60
|
24
|
2.2
|
|
DZW90(Ⅰ)+WK
|
48
|
36
|
3.0
|
|
DZW120+WK
|
1200
|
1800
|
≤600
|
60
|
24
|
3.0
|
|
DZW120(Ⅰ)+WK
|
48
|
|
DZW180+WK
|
1800
|
2160
|
≤900
|
140
|
70
|
25∶1
|
24
|
4.0
|
|
36
|
5.5
|
|
DZW250+WK
|
2500
|
3000
|
≤1250
|
24
|
5.5
|
|
DZW350+WK
|
3500
|
4200
|
≤1750
|
75
|
13∶1
|
18
|
7.5
|
|
DZW500+WK
|
5000
|
6000
|
≤2500
|
10
|
|
DZW800+WK
|
8000
|
9600
|
≤4000
|
120
|
80
|
90∶1
|
12
|
13
|
|
DZW1000+WK
|
10000
|
12000
|
≤5000
|
100
|
15
|
注：(Ⅰ)表示電站型
DZW系列閥門電動裝置能滿足計算機控制要求。
該產品電氣控制是根據原電力部規劃設計總院制定的閥門電動裝置《95典設》設計，其行程控制機構設置開、關各四只微開關，設有51芯接線端子，用戶可根據自己的控制線路選用，接線方便。
|
|
1、電動裝置控制原理圖
|
普通型電動執行器，常規型電動裝置，電動閥門電裝，風門電動頭，球閥閥頭，閥門電動機， DZW10+WK、DZW20+WK，DZW30+WK，DZW45+WK，DZW60+WK、DZW90+WK、DZW180+WK，DZW250+WK、DZW350+WK，DZW500+WK，DZW800+WK，DZW1000+WK，，普通型電動執行器價格，常規型電動裝置廠家，電動閥門電裝價格，風門電動頭廠家，球閥閥頭價格，閥門電動機廠家。
訂貨應提供如下資料：
1、本裝置一般按右旋關閉閥門調整出廠，如左旋關閉的閥門選配電裝時應特殊說明;
2、注明閥門全行程的總圈數;
3、訂購落地支架應注明上傳或下傳;
4、用戶如要我廠協助選訂本裝置需提供;
4-1、閥門種類、型號、規格、閥桿直徑和旋向;
4-2、介質參數，如溫度、壓力等;
4-3、如防護等級需IP67，用戶訂貨時需指明
|
