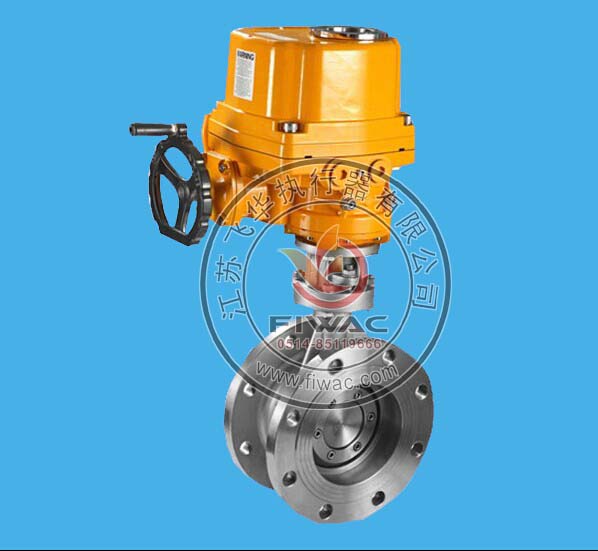

D973H防爆電動三偏心對夾蝶閥
1.多層次硬密封蝶閥密封是采用軟硬層金屬片層疊成，通過高精度機械加工成形，嵌裝在蝶板上與閥座吻合，具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，均具有優良的密封性能．
2.采用三維偏心結構，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能．
3.結構獨特，操作靈活、省力、方便、不受介質壓力的高、低影響，密封性能可靠，使用壽命長．
4.蝶閥設有密封調節裝置,長期使用后若密封性能下降,可調節蝶板密封圈向發座靠近即可恢復原有密封性能,大大地提高使用壽命.
D973H電動硬密封蝶閥采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截斷流體使用。
技術參數和性能
|
ODL系列電動執行機構技術參數
|
閥 體 參 數
|
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通徑
|
DN50～400mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6、2.5MPa
|
|
任選功能
|
開關型、觸點型、開度信號、智能型
|
閥軸材質
|
碳素鋼、304/316/316L不銹鋼
|
|
動作范圍
|
0～90°±5°
|
閥體材質
|
碳素鋼、合金鋼、不銹鋼
|
|
動作時間
|
15秒/30秒/60秒
|
閥板材質
|
碳素鋼、合金鋼、不銹鋼
|
|
環境溫度
|
-30°～60°
|
閥座密封
|
不銹鋼
|
|
手動操作
|
附帶手柄操作
|
結構形式
|
三維偏心
|
|
限 位
|
電氣、機械二重限位
|
溫度
|
≤425℃
|
|
防護等級
|
IP-67（防爆外殼:Exd Ⅱ BT4 IP67可選）
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
輸入信號
|
0-10，1-5VDC/4-20mA（智能型）
|
特點
|
零泄漏、使用壽命長、便于安裝、耐高溫高壓
|
|
公稱通徑DN
|
A
|
B
|
C
|
D
|
E
|
額定功率
|
額定電流
|
|
50
|
155
|
353
|
112
|
104
|
43
|
15W
|
0.2A
|
|
65
|
208
|
362
|
115
|
115
|
46
|
25W
|
0.5A
|
|
80
|
208
|
368
|
120
|
115
|
49
|
25W
|
0.5A
|
|
100
|
208
|
392
|
138
|
115
|
56
|
25W
|
0.5A
|
|
125
|
256
|
407
|
165
|
127
|
64
|
50W
|
0.8A
|
|
150
|
256
|
446
|
175
|
127
|
70
|
50W
|
0.8A
|
|
200
|
256
|
489
|
208
|
127
|
71
|
90W
|
1.0A
|
|
250
|
288
|
514
|
243
|
164
|
76
|
120W
|
1.2A
|
|
300
|
288
|
568
|
283
|
164
|
83
|
120W
|
1.2A
|
|
350
|
288
|
629
|
310
|
164
|
92
|
150W
|
1.2A
|
|
400
|
288
|
662
|
340
|
164
|
102
|
150W
|
1.2A
|
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
